抄数设计在工业设计应用有哪些?抄数设计在不同产品的应用

日期:2024-06-24 来源:至诚工业设计

  深圳3D抄数公司-至诚工业今天为大家讲讲抄数设计在工业设计应用有哪些?抄数设计在不同产品的应用。抄数设计在不同产品的应用非常广泛,它结合了三维测量、计算机辅助设计、快速成型等高新技术,通过激光抄数机对工业样品、手板及模型进行高速精确的抄数扫描,获取其三维轮廓数据,进而进行三维设计重构,生成实体。以下是抄数设计在不同产品领域应用的详细介绍:

  抄数设计在不同产品的应用

  1.玩具产品抄数设计:

  玩具因为其表面很复杂,所以开发过程中肯定是选择抄数的,这种开发方式也已经得到公认,过程就是大家所熟知的:样板-抄数-建模(PROE)-模具制作。一流程下来,产品就完成了。

  2.工艺品抄数设计:

  工艺品表面也非常复杂如图,比玩具产品复杂得多,其表面特征往往非常小,曲面无理,扭曲,基本上无拆面方法可言,这类产品的开发方式和玩具就不一样了,而不一样的地方主要表现在建模过程,这类产品抄完数后,需要用别的软件处理(FREEFORM,geomagic),FREEFORM的做法和PROE的建模形式完全不一样,PROE抄数简单来讲只是用源数据(STL)作为一个参照,重新画线,面,来做出实体,而FREEFORM的做法是得到源数据后直接用源数据生成实体,方法很简单。

  3.机壳类产品抄数设计,这类产品最典型的是手机了,行内算是最度精度要求的.这类产品抄数和玩具抄数的过程差不多,但需要注意的问题,机壳类产品往往存在变形的问题,需要工程师在设计的过程考虑变形因素,结合结构设计经验纠正源数据上错误,需要从产品结构,模具结构上评估变形部分,保证产品功能完整,不能产品变形了,你就画变形.而高精度要求方面需要结构2D投影,2D投影只能抄平面数据,但因为可以把产品放大所以抄产品轮毂连线是非常精准的,一般可以达到0.02误差,用高清投影仪把产品的外形线抄出,再结合三维抄数机,这样产品就可以完美做出了。

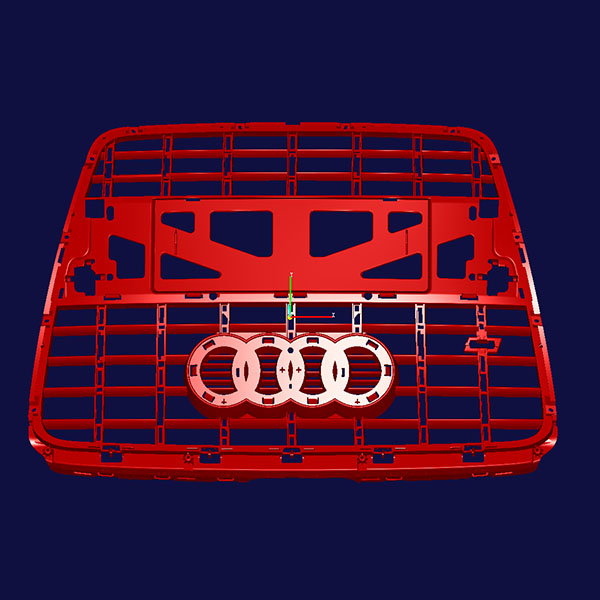

  4.汽车产业抄数设计:

  在汽车开发过程中,当最终车样确定即将投入生产时,由于车身的独一无二性,需要采用抄数设计进行完整数据采集,以创建CAD三维模型。

  抄数设计能够准确、快速地完成数据采集,大大节省后处理时间,加速工作周转周期。

  5.建筑设计抄数设计:

  在建筑设计中,抄数设计可以对建筑物进行精确的测量和建模,为建筑设计和施工提供准确的数据支持。

  6.工业设计抄数设计:

  抄数设计在工业设计中的应用涉及面十分广泛,包括电动车设计、玩具车设计、机器人设计等。

  它不仅提高了工业生产效率,还为企业带来了更高的效益。

  总结来说,抄数设计以其高精度、高效率的特点,在不同产品领域得到了广泛应用。无论是复杂的艺术品、高精度的机壳类产品,还是庞大的汽车产业和建筑设计,抄数设计都能够提供准确、可靠的数据支持,为产品的开发和生产提供有力保障。

  关于抄数设计在工业设计应用有哪些?抄数设计在不同产品的应用的知识点,想要了解更多的,可关注至诚工业官网,如有需要了解更多3D打印、精密抄数、三维扫描、抄数设计、逆向设计工程的相关技术知识,欢迎留言获取!
