深圳3D抄数公司-至诚工业今天为大家讲讲抄数设计的作业流程是怎样的呢?抄数设计的作业流程。抄数设计(又称逆向工程)的作业流程涵盖从实物扫描到模型重构及加工数据输出的完整技术链条,具体可分为以下四个核心阶段:
抄数设计的作业流程
产品手板制作与三维数据采集:
通过CNC加工或3D打印技术制作待测样件的物理模型,确保表面质量满足激光扫描精度要求。
使用高精度三维激光扫描仪对模型表面进行高速精确的扫描,获取密集点云数据。典型设备扫描精度可达±0.01mm,扫描速度每秒120万点,输出imw格式原始数据文件。
数据后处理:
通过Surface等专业软件对点云进行去噪、拼接和精简处理,转换为iges格式的网格线数据,为后续曲面重构提供基础。
多视角扫描时需设置定位标记点,拼接误差控制在±0.02mm以内,确保整体数据完整性。
三维设计重构:
将iges格式网格线导入UG、ProE(Creo)或Geomagic Design等专业逆向工程软件,通过"小平面特征"模块完成点云数据可视化。

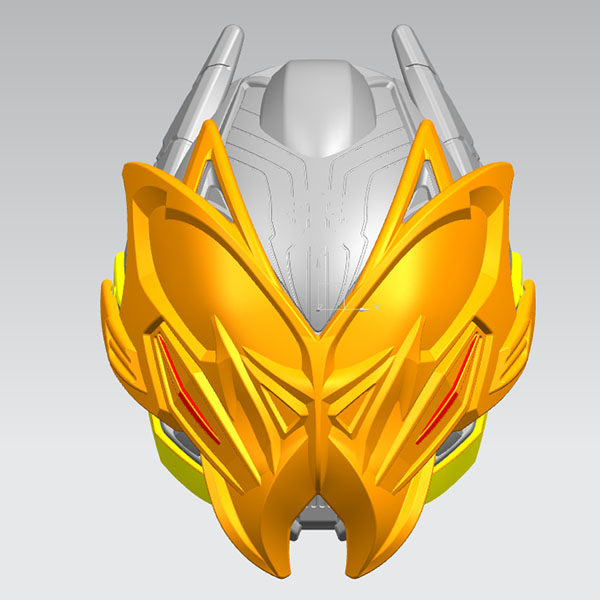

工程人员结合原始产品特征,在软件中完成以下操作:提取截面线、特征线或边界线,采用扫成、蒙面、裁剪等曲面构造方法,生成以NURBS曲面为主体的CAD模型。
基于逆向重构模型进行正向设计优化,包括优化产品结构细节、完善装配关系、开展物理性能仿真分析等。
加工数据输出与验证:
将重构模型转换为stp或igs等可加工格式,确保曲面连续性达到G1/G2级,为数控编程提供基础数据。
通过PowerMILL、HyperMILL等专业CAM软件,根据加工工艺要求生成刀路轨迹,输出NC程序代码。
采用3D打印快速成型技术制作验证样件,通过三坐标测量仪检测关键尺寸,确保加工精度符合设计要求。
建立"逆向重构-正向优化-加工验证"的质量管控体系,典型项目需经过3轮以上迭代优化才能达到量产标准。
