深圳3D抄数公司-至诚工业今天为大家讲讲抄数设计数据点的预处理怎样处理?抄数设计数据点的预处理方法。抄数设计(逆向工程)中，数据点的预处理是确保后续建模精度和效率的关键步骤。其核心目标是通过滤波、去噪、精简、对齐等操作，将原始点云数据转化为结构化、高质量的数据集。以下是详细的预处理流程及技术要点：

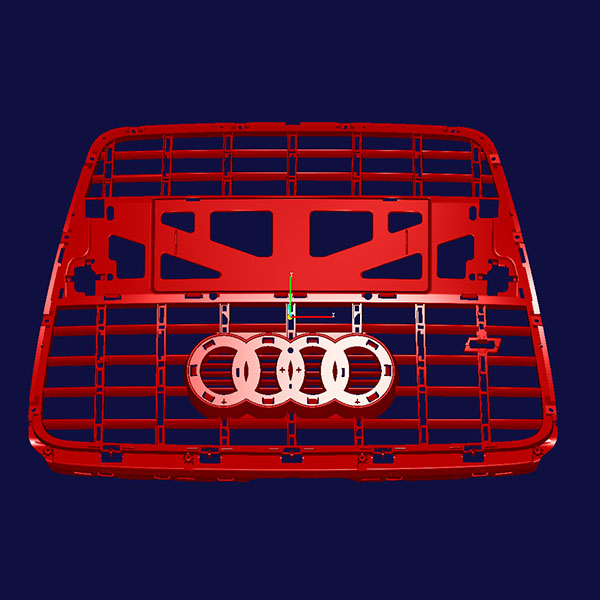

抄数设计数据点的预处理方法
一、数据导入与初步检查
格式兼容性处理
支持常见点云格式(如STL、PLY、ASCII、XYZ)及三维扫描仪原生格式(如PolyWorks的.proj、Geomagic的.wrp)。
使用专业软件(如Geomagic Control X、CloudCompare、MeshLab)或编程库(如Open3D、PCL)导入数据。
缺失值与异常点检测
通过可视化工具(如散点图、截面视图)检查数据完整性。
标记并记录缺失区域(如扫描盲区)，为后续补扫或插值提供依据。
二、去噪与平滑处理
1. 噪声分类与来源
随机噪声：由扫描设备精度或环境干扰(如振动、光线反射)引起。
离群点(Outliers)：因物体表面反射异常或遮挡产生的孤立点。
系统噪声：设备校准误差或传感器偏差导致的规律性偏差。
2. 去噪方法
统计滤波(Statistical Outlier Removal)
计算每个点邻域内点的平均距离，剔除距离均值超过标准差阈值的点。
参数：邻域半径(如5mm)、标准差倍数(如2σ)。
半径滤波(Radius Outlier Removal)
删除邻域内点数少于阈值的点(适用于稀疏噪声)。
条件滤波(Conditional Filtering)
基于法向量、曲率等几何特征筛选异常点(如曲率突变点)。
3. 平滑算法
高斯平滑(Gaussian Smoothing)
对点坐标进行加权平均，权重由高斯函数决定，保留整体特征的同时抑制高频噪声。
双边滤波(Bilateral Filtering)
结合空间距离和颜色/法向量相似性，适用于保留边缘特征的平滑(如人体扫描数据)。
拉普拉斯平滑(Laplacian Smoothing)
通过迭代调整点位置，使点云趋近于局部均值曲面(需控制迭代次数避免过度收缩)。
三、数据精简与采样
1. 精简目的
减少数据量以提高后续处理速度(如曲面重建、有限元分析)。
均匀化点分布，避免局部过密或过疏。
2. 精简方法
均匀采样(Uniform Sampling)
在三维空间划分网格，每个网格内保留一个点(如中心点或随机点)。
曲率采样(Curvature-Based Sampling)
在曲率高的区域(如边缘、拐角)保留更多点，平坦区域减少点数。
随机采样(Random Sampling)
按固定比例随机删除点(简单快速但可能破坏特征)。
体素网格滤波(Voxel Grid Filter)
将空间划分为体素(小立方体)，每个体素内用质心或中心点代表所有点。
参数：体素大小(如0.5mm×0.5mm×0.5mm)。
四、数据对齐与配准
1. 对齐场景
多视角扫描拼接：将不同视角的点云统一到同一坐标系。
CAD模型对齐：将实测点云与理论设计模型对齐以分析误差。
2. 对齐方法
手动粗对齐(Manual Registration)
通过选取对应特征点(如孔中心、边缘交点)进行初步配准。
自动精对齐(ICP算法)
迭代最近点(Iterative Closest Point)：通过最小化点对距离迭代优化变换矩阵。
改进算法：
Point-to-Plane ICP：基于法向量投影减少误差。
Generalized ICP：处理部分重叠或噪声数据。
特征匹配对齐(Feature-Based Registration)
提取点云特征(如FPFH、SHOT描述子)，通过特征匹配计算变换矩阵。
全局配准(Global Registration)
使用RANSAC或Go-ICP算法处理初始位姿误差较大的情况。
五、数据分割与特征提取
1. 分割目的
将复杂点云划分为多个简单区域(如平面、圆柱、球面)，便于局部建模。
分离不同材质或功能部件(如汽车车身与车轮)。
2. 分割方法
基于法向量的分割
通过聚类法向量方向相似的点(如RANSAC平面检测)。
基于曲率的分割
提取高曲率区域(如边缘、凸起)作为特征边界。
区域生长分割(Region Growing)
从种子点出发，根据几何或颜色相似性扩展区域。
语义分割(Deep Learning-Based)
使用PointNet、PointCNN等网络自动分类点云(如识别椅子腿、桌面)。
六、数据补全与修复
1. 缺失数据补全
基于对称性补全：利用物体对称性镜像完整部分数据。
基于曲面拟合补全：通过NURBS、B样条等曲面插值缺失区域。
深度学习补全：使用PointFlow、PCN等网络生成缺失点云。
2. 孔洞修复
Delaunay三角剖分：在孔洞边界生成三角网格并填充。
泊松重建(Poisson Reconstruction)：通过隐式函数拟合修复复杂孔洞。
七、数据导出与格式转换
导出格式选择
通用格式：STL(网格模型)、PLY(带颜色点云)、XYZ(纯坐标)。
专业格式：STEP(用于CAD建模)、ASC(用于有限元分析)。
精度控制
保留足够小数位数(如6位)以避免精度损失。
检查单位一致性(如毫米与米的转换)。
八、预处理工具推荐
| 工具类型 | 代表软件/库 | 核心功能 |
|---|---|---|
| 商业软件 | Geomagic Design X、PolyWorks、Rapidform | 一键式去噪、精简、对齐，支持逆向工程全流程。 |
| 开源库 | PCL（Point Cloud Library）、Open3D | 提供C++/Python接口，支持自定义算法开发。 |
| 编程语言 | Python（结合NumPy、SciPy、Matplotlib） | 灵活实现批量处理、可视化分析。 |
九、预处理案例：汽车覆盖件点云处理
原始数据问题：
包含扫描仪振动噪声、反光导致的离群点、多视角拼接误差。
处理流程：
去噪：统计滤波(半径=10mm，标准差=2σ)→ 删除5%离群点。
精简：曲率采样(曲率阈值=0.1)→ 数据量减少70%。
对齐：ICP算法(初始手动对齐车门把手)→ 拼接误差<0.05mm。
分割：RANSAC平面检测→ 分离车身、车轮、地面。
结果：
处理后点云用于NURBS曲面重建，与CAD模型偏差<0.1mm。
十、注意事项
参数调优：
去噪阈值需根据点云密度调整(如高密度点云可用更小的邻域半径)。
特征保留：
避免过度平滑导致边缘模糊(如使用双边滤波替代高斯平滑)。
数据备份：
保留原始数据副本，防止预处理失误导致数据丢失。
自动化流程：
对批量处理任务编写脚本(如Python+PCL)，提高效率。
通过系统化的预处理，可显著提升抄数设计的数据质量，为后续曲面重建、误差分析或3D打印提供可靠基础。
