逆向设计的流程是怎样的?

日期:2018-10-30 来源:至诚工业设计

  相信大家可能都知道,在一些新产品的开发过程中,有时候难免会涉及到逆向设计的使用。采用逆向设计的方法所得到的产品模型,因为有实际的模型参与各种试验,得到的结果相对于概念化推算和电脑虚拟模拟更接近真实,往往能更迅速找到产品的优异形态并且缩短产品开发周期。那么逆向设计的流程是怎样的呢?下面至诚工业小编为您介绍:

  逆向设计的流程:

  产品样件 →数据采集→ 数据处理CAD/CAE/CAM系统 → 模型重构 →制造系统→ 新产品。

  下面我们主要针对数据采集、数据处理、模型重构三大关键环节,来重点讲解一下:

  1、数据采集

  数据采集(样件的表面数字化)是进行产品逆向设计的第一步。一般而言,数据采集有接触式与非接触式两种测量方式。

  接触式测量根据测头的不同,可分为触发式和连续式。应用最广泛的接触式测量仪器是20世纪60年代发展起来的高效精密的三坐标测量机,它是有很强柔性的大型测量设备。接触式测量对物体的表面的颜色和光照没有要求,因此物体边界的测量相对精确。

  非接触式测量根据原理的不同,可以分为三角形法、结构光法、计算机视觉法、激光干涉法、激光衍射法、CT测量法、MR测量法、超声波法和层析法 。通常使用非接触式测量在采集实物模型的表面资料时,采集速度快,可形成“点云”资料。

  2、数据处理

  数据处理的结果将影响模型重构的质量。在此阶段一般应进行数据预处理、数据分块、数据光顺、三角化、数据优化、多视拼合、噪声滤波、拓扑建立、特征提取等工作。

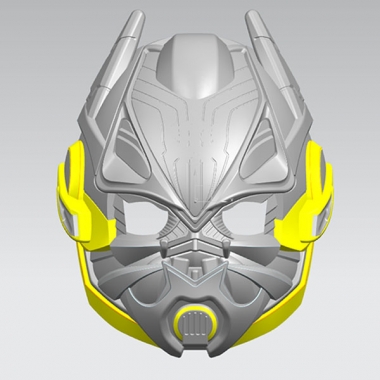

  3、模型重构

  模型的重构也就是通常所说的逆向造型过程,重构的方案目前主要有三种,每一种都有不同的适用场合:

  1)以B-Spline或NURBS曲面为基础的曲面构造法;

  2)以三角Bezier曲面片为基础的曲面构造法;

  3)以多面体面片为基础的曲面构造法。

  以上所介绍的内容,就是逆向设计的流程。通过了解这些流程,可以有效帮助您更快、更好地制造出新产品。
