逆向设计的前期准备工作有哪些

日期:2020-05-20 来源:至诚工业设计

逆向设计过程是指设计师对产品实物样件表面进行数字化处理(数据采集、数据处理),并利用可实现逆向三维造型设计的软件来重新构造实物的三维CAD模型(曲面模型重构),并进一步用CAD/CAE/CAM系统实现分析、再设计、数控编程、数控加工的过程。逆向设计通常是应用于产品外观表面的设计。



做一个逆向设计的工作,可能比做一个正向设计更具有挑战性。在设计一个产品之前,首先必须尽量理解原有模型的设计思想,在此基础上还可能要修复或克服原有模型上存在的缺陷。从某种意义上看,逆向设计也是一个重新设计的过程。在开始进行一个逆向设计前,逆向设计的前期准备工作有哪些呢?

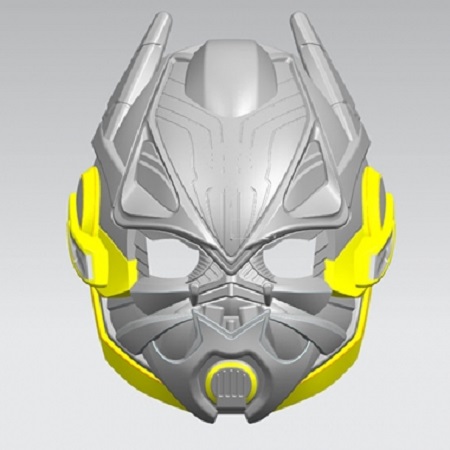

 逆向设计

一、确定设计的整体思路:对自己手中的设计模型进行系统地分析。面对大批量、无序的点云数据,初次接触的设计人员会感觉到无从下手。这是应首先要周全地考虑好先做什么,后做什么,用什么方法做,主要是将模型划分为几个特征区,得出设计的整体思路,并找到设计的难点,基本做到心中有数。



二、确定模型的基本构成形状的曲面类型:这关系到相应设计软件的选择和软件模块的确定。对于自由曲面,例如汽车、摩托车的外覆盖件和内饰件等,一般需要采用具有方便调整曲线和曲面的模块;对于初等解析曲面件,如平面、圆柱面、圆锥面等则没必要因为有测量数据而用自由曲面去拟合一张显然是平面或圆柱面的曲面。
