逆向抄数设计的工作流程

日期:2018-12-06 来源:至诚工业设计

  众所周知,逆向抄数设计是被广泛应用于新产品开发、产品改型设计、产品仿制、质量分析检测等领域中的一种产品设计技术再现过程。它的使用,不仅可以缩短产品的设计、开发周期,加快产品的更新换代速度,还能有效降低企业开发新产品的成本与风险。那么您知道逆向抄数设计的工作流程是什么吗?下面至诚工业设计小编为您介绍:



  逆向抄数设计的工作流程:

  1、点处理过程:

  主要包括多视点云的拼合、点云过滤、数据精简和点云分块等。

  2、曲线处理过程:

  决定所要创建的曲线类型。曲线可以设计得与点的片段相同,或让曲线更光滑些;由已存在的点创建出曲面;检查/修改曲线,检查曲线与点或其它曲线的精确度、平滑度与连续的相关性。

  3、曲面处理过程:

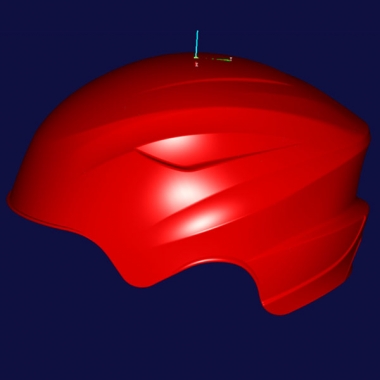

  决定所要创建的曲面类型,可以选择创建的曲面以精确为主或以光滑为主,或两者居中;由点云或曲线创建曲面;检查/修改曲面,检查曲丽与点或其它曲面或特征的精确度、平滑度与连续的相关性。

  4、误差分析:

  应该考虑被测物对机构引起的综合轨迹误差、逆向工程设计所依据的数据值存在的测量误差、设计中的被测物存在的加工误差、设计中的曲线拟合存在的拟合误差等方面。

  以上所介绍的内容,就是逆向抄数设计的工作流程。值得注意的是,逆向工程是以一个物理零件或模型作为开始,进而决定下游工程。因此,我们在开始逆向抄数设计时,对这方面也需要进行考虑。
